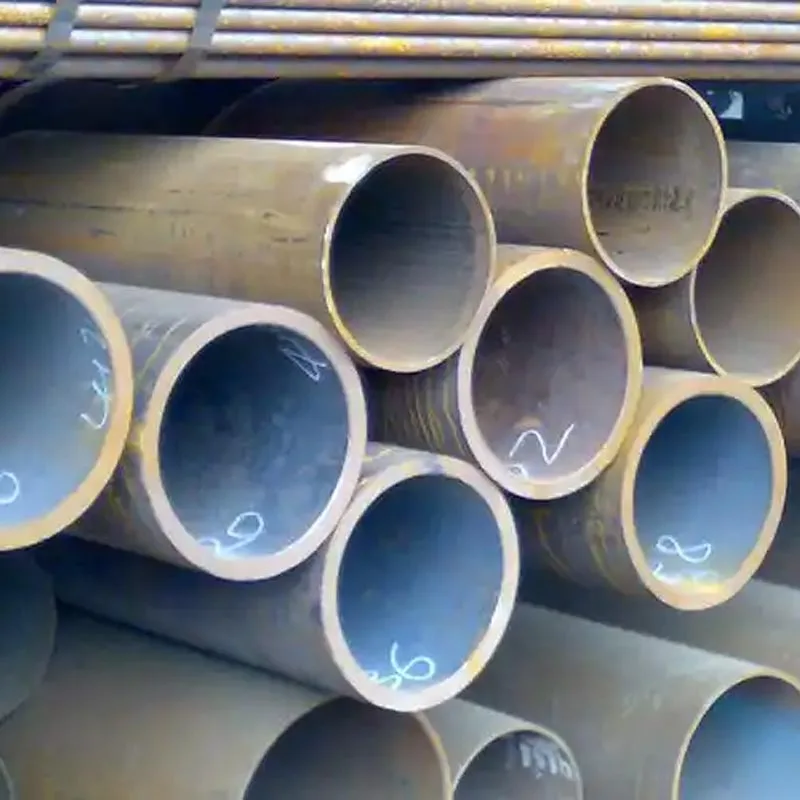

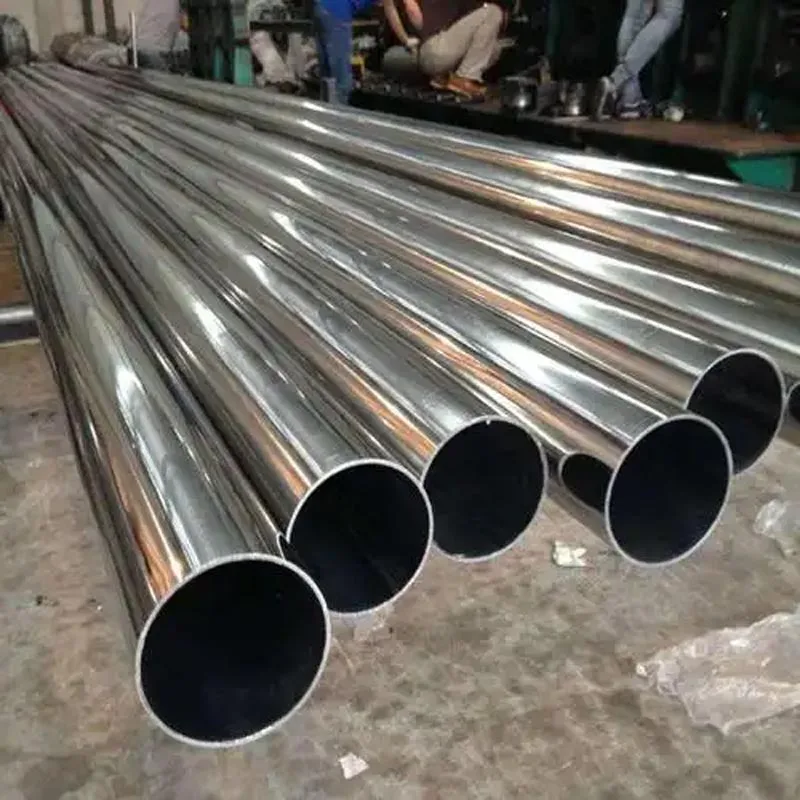

GH4169 varrat nélküli cső

Meleg extrudálással vákuum-indukciós olvasztott (VIM) és vákuumív-újraolvasztott (VAR) tuskóanyagból, GH4169 a varrat nélküli cső teljesen varratmentes szerkezettel rendelkezik, hosszirányú hegesztési varratok vagy hő által érintett zónák nélkül.

Az ötvözet kiemelkedő mechanikai teljesítményt ér el a γ'' (Ni₃Nb) és γ' (Ni₃(Al,Ti)) csapadék révén erősíti az ellenőrzött öregedési folyamat során, és biztosítja:

● A folyáshatár 1034 MPa felett
● 700°C-ig használható üzemi hőmérséklet
● Kiváló kúszásállóság
● Kiváló kifáradási szilárdság
● Hosszú távú szerkezeti stabilitás hőciklus alatt

Ezek a tulajdonságok teszik a GH4169 varrat nélküli csövet kedvelt anyaggá repülőgép-hajtóművek, gázturbinák, nukleáris rendszerek, és nagynyomású olajmező berendezések.

Miért válassza a GH4169 varrat nélküli csövet?

Zökkenőmentes szerkezet a nagyobb megbízhatóság érdekében

A hegesztett nikkelötvözet csőtől eltérően a GH4169 varrat nélküli csövet forró extrudálással állítják elő, folyamatos szemcseáramlást biztosítva a cső fala mentén.
Ez a gyártási folyamat kiküszöböli a hegesztés által okozott potenciális gyenge pontokat, és biztosítja:

● Nincs hosszirányú hegesztési varrat
● Nincs hőhatás zóna
● Jobb kerületi alakíthatóság
● Jobb ellenállás a nyomásingadozásokkal és a fáradási terhelésekkel szemben

Ez a varrat nélküli szerkezet forgó berendezésekhez és magas hőmérsékletű alkatrészekhez, amelyek több ezer működési ciklusnak vannak kitéve fokozott szolgáltatás-megbízhatóságot biztosít.

Csapadék keményedés a nagy szilárdság érdekében

A GH4169 kivételes szilárdságát a gondosan ellenőrzött hőkezelési eljárásnak köszönheti egyszerű ötvözet helyett összetételét.
A tipikus folyamat a következőket tartalmazza:

● Oldatos lágyítás 950–980°C-on
● Érlelés 720°C-on 8 órán keresztül
● Szabályozott hűtés 620°C-ig
● Másodlagos érlelés 8 órán keresztül

Ez az öregedési ciklus erősítő csapadékot hoz létre az anyagban, egyensúlyt teremtve:

● Magas folyáshatár
● Jó nyúlás
● Kiváló kúszásállóság
● Stabil teljesítmény magas hőmérsékleten

A Ji Lai Da belsőleg végez extrudálást, oldatkezelést és öregítést az állandó minőség és teltség megőrzése érdekében nyomon követhetőség minden gyártási tétel esetében.

Kulcsspecifikációs paraméterek

Fő alkalmazások

1. Repülési ipar

A GH4169 varrat nélküli csövet széles körben használják repülőgépekben és repülőgép-hajtóművekben, ahol magas a szilárdság megtartása a hőmérséklet kritikus.

Tipikus alkalmazások a következők:
● Motorrögzítő keretek
● Turbinaházak
● Égőbetétek
● Turbinavédő gyűrűk
● Utóégető alkatrészek

Az ötvözet megőrzi mechanikai teljesítményét folyamatos rezgésnek, hőciklusnak és megemeltnek kitéve üzemi hőmérsékletek.

2. Energiatermelő ipar

Az ipari gázturbinákban az égési zóna alkatrészek szélsőséges hőviszonyok között működnek, ahol a szokásos rozsdamentes acél az acélok nem tudnak elegendő élettartamot biztosítani.

A GH4169-et általában a következőkhöz választják:
● Magas hőmérsékletű turbina alkatrészek
● Tüzelőrendszer alkatrészei
● Nyomástartó szerkezetek

Kiváló kifáradás- és kúszásállósága több tízezer órán keresztül is támogatja a hosszú távú működést.

3. Nukleáris és olaj- és gázipari alkalmazások

A GH4169 varrat nélküli csövet olyan igényes környezetben is használják, ahol nagy szilárdság és korrózióállóság szükséges.

Az alkalmazások a következők:
● Nukleáris üzemanyag-csatorna konzolok
● Vezérlőrúd vezetőcsövek
● HPHT kútfej berendezés
● Fúrószerszámok
● Felszín alatti biztonsági szelepházak

Az anyag megbízhatóan teljesít olyan körülmények között, mint a magas nyomás, magas hőmérséklet, hidrogén-szulfid és korrozív közeg.

Gyártási folyamat és minőségellenőrzés

Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. produces GH4169 seamless pipe at its Wuxi facility using controlled manufacturing procedures from billet preparation to final inspection.

A gyártási folyamat a következőket tartalmazza: 1.VIM + VAR tuskó készítés 2. Forró extrudálás 3. Oldatos izzítás 4. Öregedés kezelése 5. Ultrahangos vizsgálat 6. Mechanikai és méretvizsgálat

Minden gyártási tételhez teljes dokumentáció tartozik, beleértve:
● EN 10204 3.1 malom vizsgálati tanúsítvány
● Kémiai összetétel jelentés
● Hőkezelési rekord
● Mechanikai vizsgálati eredmények
● Ellenőrzési dokumentáció

Ez a nyomonkövetési rendszer lehetővé teszi a repülési, energetikai és ipari ügyfelek számára, hogy ellenőrizzék az anyagminőséget az egész területen teljes ellátási lánc.

Rendelési információk

A GH4169 varrat nélküli csőre vonatkozó árajánlat kérésekor az ügyfeleknek meg kell adniuk:
● Szükséges átmérő és falvastagság
● Alkalmazható szabvány (GB/T, ASTM B670, AMS 5596 stb.)
● Üzemi hőmérséklet és nyomás
● Hőkezelési követelmények
● Ellenőrzési előírások
● Szükséges mennyiség

A Ji Lai Da műszaki csapata gyártás előtt minden követelményt felülvizsgál, hogy megbizonyosodjon arról, hogy a szállított GH4169 varrat nélküli cső megfelel. a szükséges mechanikai tulajdonságok, mérettűrések és alkalmazási szabványok.

GYIK

K: A GH4169 ugyanaz, mint az Inconel 718?

V: Igen. A GH4169 a kínai jelölés a GB/T 14992 alatt az Inconel 718 (UNS N07718) néven ismert ötvözetre. ASTM rendszer. A kémiai és mechanikai követelmények mindkét szabványban egyenértékűek.

K: A GH4169 varrat nélküli cső használható 700 °C felett?

V: A 700 °C feletti meghosszabbítás nem javasolt, mert a gamma-kettős primer csapadék kezd eldurvulni, csökkenti a hosszú távú erőt. 700 °C feletti folyamatos működéshez vegye fontolóra a GH4145 (Inconel X-750) vagy a GH4099 típust helyette.

K: Csak oldattal lágyított állapotban szállít?

V: Igen. Megrendelésén adja meg, hogy elöregedett vagy csak lágyított állapotra van szüksége. Jiangsu Ji Lai Da A Nickel-Based Alloy Co., Ltd. bármelyiket szállíthatja, és a malomvizsgálati tanúsítvány tükrözi a tényleges állapotot szállított.

K: Milyen roncsolásmentes vizsgálatokat végeznek a GH4169 varrat nélküli csövön?

A: Ultrasonic testing per ASTM E213 and eddy-current inspection per ASTM E309 are standard on every lot. További testing methods can be arranged upon request when you place your order.
