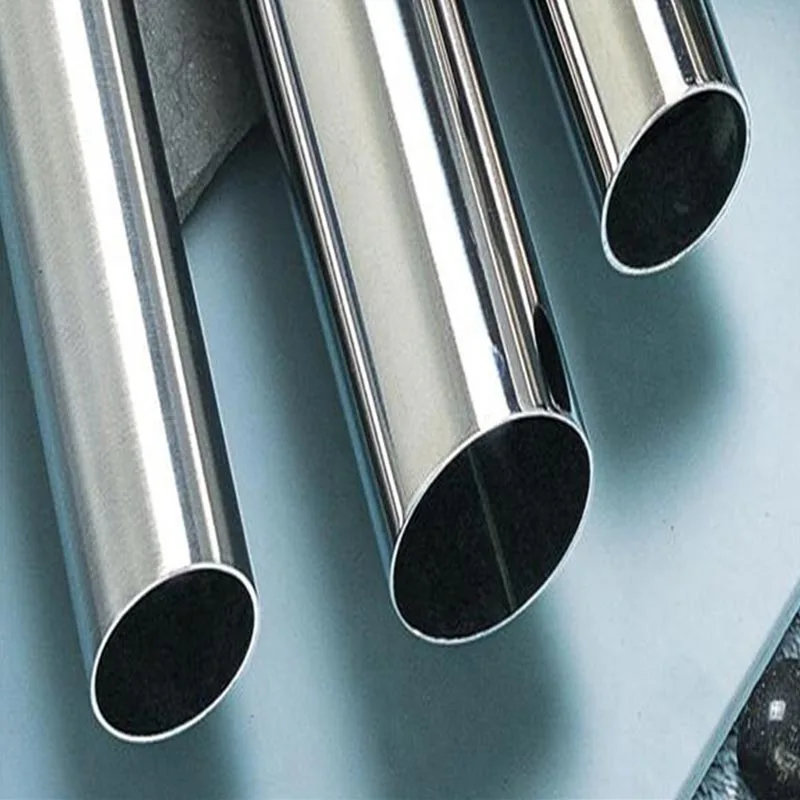

A megfelelő rozsdamentes acél cső kiválasztása az anyagminőség, a gyártási módszer, a méretek, a gyártási követelmények és a szolgáltatási feltételek együttes működésének megértésével kezdődik. A304 rozsdamentes acél varrat nélküli csőegy ausztenites rozsdamentes acél csőszerű termék, amely a 304-es típuson alapul, amelyet általában UNS S30400 és EN 1.4301 szabványként azonosítanak. Az általános korrózióállóság, a gyártási rugalmasság, a szívósság és a zökkenőmentes felépítés kombinációja számos ipari és kereskedelmi csővezetéki követelménynek megfelel. A kulcskérdés nem egyszerűen az, hogy a 304-es rozsdamentes acél minősége ismert-e, hanem az, hogy jellemzői-e az aktuális folyamathoz, hőmérséklethez, folyadékhoz, méretekhez és beépítési feltételekhez.
A 304-es típusú rozsdamentes acélt széles körben használják, mert a króm-nikkel ötvözet, a korrózióállóság, a rugalmasság, a hegeszthetőség és az általános gyártási teljesítmény kiegyensúlyozott kombinációját kínálja. Varrat nélküli csőként szállítva a csőtest hosszirányú hegesztett varrat nélkül van kialakítva, ami fontos lehet olyan alkalmazásoknál, ahol a varrat nélküli konstrukciót előírják. Az anyagválasztásnál azonban mindig a teljes szolgáltatási környezetet kell figyelembe venni. A kloridkoncentráció, a hőmérséklet, a nyomás, a gyártási út, a hegesztés utáni követelmények, a felület állapota és a méretszabványok mind befolyásolhatják, hogy a 304 megfelelő választás-e. Ez az útmutató az anyagot gyakorlati mérnöki szempontból vizsgálja, elmagyarázza gyártási és teljesítményjellemzőit, összehasonlítja a kapcsolódó rozsdamentes minőségekkel, és strukturált megközelítést biztosít a kiválasztáshoz.
- 1. Mi határozza meg az anyagot és a varrat nélküli felépítést?
- 2. Miért számít a króm és a nikkel?
- 3. Hogyan készül a cső?
- 4. Mely mechanikai és fizikai tulajdonságok számítanak?
- 5. Hol ellenáll jól a korróziónak az anyag?
- 6. Mely iparágak használják általában ezt az anyagot?
- 7. Hogyan válasszuk ki az átmérőt, a falvastagságot és a hosszt?
- 8. Mit kell tudniuk a gyártóknak a vágásról és hegesztésről?
- 9. Hogyan befolyásolják a szabványok a csőválasztást?
- 10. Hogyan viszonyul a 304-es típus a 304L-hez, 316L-hez és 310S-hez?
- 11. Mit kell a vásárlóknak és a mérnököknek ellenőrizniük használat előtt?
- 12. Gyakran Ismételt Kérdések
Mi határozza meg az anyagot és a varrat nélküli szerkezetet?
A termék elnevezése több különböző információt kombinálhat, és mindegyik rész számít. A minőség az ötvözetcsaládot jelöli. A „seamless” szó a gyártási formát jelöli. A cső méretei meghatározzák a fizikai geometriát. A kiválasztott szabvány meghatározza az összetételre, a mechanikai tulajdonságokra, a gyártásra, a tesztelésre és a méretszabályozásra vonatkozó követelményeket.
A 304-es típus ausztenites rozsdamentes acél
A 304-es típus a króm-nikkel ausztenites rozsdamentes acélok családjába tartozik. Általában az UNS S30400 és az EN 1.4301 szabványhoz társítják. Az ötvözet a korrózióállóság és a gyártási jellemzők közötti hasznos egyensúlyról ismert, ami megmagyarázza, hogy miért jelenik meg az általános feldolgozó berendezésekben, az élelmiszerekkel kapcsolatos rendszerekben, az építészeti alkatrészekben, a vízalkalmazásokban és az ipari csövek és csővezetékek sokféle formájában.
Összetétele különösen fontos a korróziós viselkedés szempontjából. A króm támogatja a vékony passzív oxidréteg kialakulását a felületen. A nikkel hozzájárul az ausztenites szerkezet stabilitásához, és támogatja az anyag rugalmasságát és szívósságát. Ezek a jellemzők segítenek megmagyarázni, hogy a 304 miért tud jól teljesíteni a hétköznapi légköri és ipari környezetek széles körében.
A varratmentesség azt jelenti, hogy nincs hosszanti hegesztési varrat
A varrat nélküli csövet olyan eljárással állítják elő, amelyben a csőszerű formát hosszirányú hegesztett kötés létrehozása nélkül alakítják ki. Ez különbözteti meg a hegesztett csőtől, ahol a lapos vagy szalagos anyagot csővé alakítják, és egy varrat mentén összeillesztik.
A varrat megléte vagy hiánya nem értelmezhető általános kijelentésként, miszerint egy cső automatikusan minden üzemállapotra alkalmas. Ehelyett a zökkenőmentes konstrukció akkor hasznos, ha egy projektspecifikáció, mérnöki terv vagy alkalmazás zökkenőmentes termékformát igényel. A kiválasztást a nyomásviszonyokhoz, a hőmérséklethez, a folyadékkompatibilitáshoz, a méretekhez és az irányadó szabványhoz kell kötni.
Ezeknek a különbségeknek a megértése megakadályozza az általános specifikációs problémát: az anyagminőséget, a gyártási folyamatot és a méretszabványt úgy kezeljük, mintha felcserélhető kifejezések lennének. Ezek különálló jellemzők, amelyeket együtt kell figyelembe venni.
Miért számít a króm és a nikkel?
A rozsdamentes acél teljesítménye az ötvözet összetételével kezdődik. A 304-es típusban a króm és a nikkel különösen fontos, mert befolyásolják a korrózióállóságot, a fázisstabilitást, a szívósságot és a gyártási viselkedést.
Króm és passzív felületvédelem
A rozsdamentes acél alapvető korrózióállósága érdekében a passzivációra támaszkodik, nem pedig egy vastag külső bevonatra. A króm reakcióba lép az oxigénnel a felületen, és nagyon vékony, tapadó oxidréteget képez. Amikor a felület megfelelő körülmények között marad, ez a passzív réteg segít elválasztani az alatta lévő fémet a környező környezettől.
A passziváció nem egyenlő az immunitással. A rozsdamentes acél továbbra is szenvedhet helyi korróziótól, ha agresszív kloridoknak, repedéseknek, szennyeződéseknek, magas hőmérsékletnek vagy a kémiai és feszültség egyéb kedvezőtlen kombinációinak van kitéve. Ezért a felület állapota és a gyártás minősége továbbra is fontos.
Nikkel és ausztenites szerkezet
A nikkel a 304 egyik fő ötvözőeleme. Segít megőrizni az ausztenites szerkezetet, amely megadja a minőségnek a jellegzetes alakíthatóságát és szívósságát. Ezek a tulajdonságok támogatják az alakítást, hajlítást, megmunkálást és számos általános gyártási műveletet.
Miért számít az összetétel a pályázatok felülvizsgálata során?
Az anyagválasztásnak össze kell kapcsolnia a kémiát a tényleges szolgáltatási környezettel. A mérsékelt hőmérsékletű enyhe vizes folyadékot szállító cső egészen más korróziós problémát jelenthet, mint a tömény klorid oldatok, savas vegyszerek vagy magas hőmérsékletű oxidáló gázok hatásának kitett cső.
- A króm támogatja a passzív felületi réteget, amely a rozsdamentes acél általános korrózióállóságáért felelős.
- A nikkel hozzájárul a stabil ausztenites szerkezethez, és támogatja a rugalmasságot és a szívósságot.
- Az ötvözet nem általánosan ellenáll minden vegyi környezetnek.
- A tényleges használati kémiának és hőmérsékletnek kell irányadónak lennie a végső anyag kiválasztásában.
Éppen ezért az anyagmegjelölés önmagában nem helyettesítheti a folyamatinformációt. A mérnöki csapatoknak mérlegelniük kell a folyadékot, a koncentrációt, a szennyeződéseket, a hőmérséklet-tartományt, a tisztítószereket, az expozíciós időt és a várható felületi állapotot, mielőtt eldöntenék, hogy a 304-es típus megfelelő-e.
Hogyan készül a cső?
A gyártási útvonal befolyásolja a geometriát, a felület állapotát, a méretkonzisztenciát, a belső szerkezetet és azt, ahogy a késztermék reagál a későbbi gyártásra. A mellékelt termékinformáció egy melegen hengerelt varratmentes eljárást ír elő az itt tárgyalt anyaghoz.
Melegen hengerelt varrat nélküli alakítás
A melegmegmunkálás lehetővé teszi, hogy a rozsdamentes acélt cső alakúvá alakítsák, miközben az anyag megemelt hőmérsékleten van, amely alkalmas plasztikus deformációra. A folyamat magában foglalhatja a tuskó előkészítését, átszúrását, nyújtását, méretezését, szükség esetén hőkezelést, felületkezelést, egyengetést, vágást, ellenőrzést és végső befejező lépéseket.
Mindegyik szakasz befolyásolhatja a végterméket. A cső geometriájának a megadott mérettűréseken belül kell maradnia. A felületnek alkalmasnak kell lennie a tervezett szolgáltatási és gyártási folyamatra. Az anyagnak meg kell felelnie a kiválasztott termékszabvány vonatkozó kémiai és mechanikai követelményeinek is.
Miért fontos a folyamatirányítás?
A varrat nélküli cső továbbra is tervezett termék, nem pedig egyszerűen üreges acélforma. A falvastagság változása, az oválisság, az egyenesség, a felületi tökéletlenségek, a végek előkészítése és a nyomon követhetőség számíthatnak a gyártás és a beépítés során.
| Gyártási szakasz | Elsődleges cél | Potenciális minőségi fókusz |
|---|---|---|
| Billet előkészítés | A formázáshoz megfelelő anyagot készítsen. | Az anyag azonossága, kémiája és állapota. |
| Piercing és formázás | Készítse el az üreges cső alakú testet. | Falképzés, geometria és belső állapot. |
| Meleghengerlés és méretezés | Alakítsa ki a kívánt átmérőt és falprofilt. | Méretpontosság, egyenesség és következetesség. |
| Hőkezelés | Helyezze vissza vagy hozzon létre megfelelő kohászati állapotot, ha azt a specifikáció megköveteli. | Hőmérséklet-szabályozás, egyenletesség és a vonatkozó szabványnak való megfelelés. |
| Felületi kondicionálás | Készítse elő a külső és belső felületeket. | Vízkő vagy hibák eltávolítása és a megadott felület elérése. |
| Ellenőrzés és befejezés | Készítse elő a csövet a szállításhoz és a telepítéshez. | Méretek, megjelenés, azonosítás és szükséges tesztelés. |
A lényeg az, hogy a gyártási minőség egy sorozat, nem pedig egy elszigetelt művelet. Egy kész cső, amely megfelel a méretkövetelményeknek, de hiányzik a megfelelő anyagkövethetőség, továbbra is problémákat okozhat egy ellenőrzött ipari projektben.
Mely mechanikai és fizikai tulajdonságok számítanak?
A 304-es típust széles körben választják, mert praktikus egyensúlyt biztosít a tulajdonságok között, ahelyett, hogy egyetlen jellemzővel jellemezne. A mérnökök általában együtt veszik figyelembe a szilárdságot, a hajlékonyságot, a szívósságot, a korrózióállóságot, a termikus viselkedést és a gyártási reakciót.
Hajlékonyság és alakítási viselkedés
Az ausztenites szerkezet jó alakíthatóságot biztosít, ami támogatja az alakítást és a gyártást. Ez akkor hasznos, ha csőszakaszokat kell vágni, hajlítani, elő kell készíteni a szerelvényekhez, vagy be kell építeni a berendezés szerelvényeibe. A hideg megmunkálás növelheti a szilárdságot és a keménységet, így egy adott alkatrész gyártási története befolyásolhatja a végső állapotát.
Szívósság széles hőmérsékleti tartományban
Az ausztenites rozsdamentes acélok jó szívósságukról ismertek, még alacsony hőmérsékleten is. Ez a jellemző hasznos lehet, ha a berendezés hőmérséklet-változásokat vagy hidegebb üzemi körülményeket tapasztal. A magas hőmérsékletű kiválasztás azonban külön műszaki értékelést igényel, mivel a hosszú távú expozíció az oxidációval, a kúszással, a fázisstabilitással és a tervezési határértékekkel kapcsolatos problémákat vet fel.
A hőtágulást nem szabad figyelmen kívül hagyni
A rozsdamentes acél a hőmérséklet változásával kitágul és összehúzódik. Hosszú csővezetékek, folyamatrendszerek és berendezés-összeállítások esetén a hőmozgás elmozdulást és feszültséget idézhet elő, amelyet a rendszertervezés, a támasztékok, a tágulási elrendezések és a megfelelő alkatrészek kiválasztásával kell kezelni.
Szintén fontos elkerülni az általános mechanikai értékek használatát a pontos specifikáció ellenőrzése nélkül. A folyási szilárdság, a szakítószilárdság, a keménység, a nyúlás, a tervezési feszültség és a megengedett nyomás függhet a szabványtól, a termék formájától, a falvastagságtól, a hőkezeléstől és az üzemi hőmérséklettől.
Hol ellenáll az anyag a korróziónak?
A 304-es típus jól teljesít számos légköri és mérsékelten korrozív környezetben, ez az egyik oka annak, hogy olyan gyakori az általános ipari alkalmazásokban. Passzív felülete hasznos ellenállást biztosít a közönséges nedvességgel, számos szokásos technológiai folyadékkal, valamint a beltéri és kültéri expozíciók széles skálájával szemben.
Légköri expozíció
Szokásos beltéri környezetben és számos kültéri alkalmazásban a krómban gazdag passzív réteg védelmet nyújt az általános légköri korrózió ellen. A tiszta felületek hosszú ideig megőrzik megjelenésüket és funkciójukat, ha a környezet nem szokatlanul agresszív.
Vízzel kapcsolatos szolgáltatás
Az ötvözet alkalmas lehet kiválasztott vízkezelési és vízkezelési alkalmazásokhoz. A víz kémiája azonban igen változatos. A kloridkoncentráció, a hőmérséklet, az oldott oxigén, a lerakódások és a résviszonyok jelentősen megváltoztathatják a korróziós viselkedést.
Élelmiszer- és feldolgozási környezet
A rozsdamentes acélt széles körben használják élelmiszer- és italipari berendezésekben, mivel az anyag tisztítható, korrózióálló felületet biztosít. A tényleges alkalmasság a folyamattól, a tisztítási módtól, a hőmérséklettől, a koncentrációtól, a felületkezeléstől és a higiéniai követelményektől függ.
Ahol fokozott óvatosságra van szükség
A magas kloridtartalmú környezet különös figyelmet érdemel. A tengervíz, a tömény sóoldat, néhány hűtővízrendszer és a kloridban gazdag technológiai áramok nagyobb igénybevételt jelenthetnek. A helyi korrózió, például a lyuk- és réskorrózió akkor is fontossá válhat, ha az általános korrózió korlátozottnak tűnik.
Ez a megkülönböztetés elengedhetetlen a vásárlók számára, mert a „korrózióálló” nem abszolút teljesítménykategória. A korrózióállóság mindig egy adott környezethez, hőmérséklethez, felületi állapothoz, expozíciós időhöz és gyártási állapothoz kapcsolódik.
Mely iparágak használják általában ezt az anyagot?
A Type 304 sokoldalúsága a tulajdonságok széles egyensúlyából fakad. Olyan iparágakban használható, ahol fontos a mérsékelt korrózióállóság, a higiénikus felületek, a gyártási rugalmasság és a megbízható csőgeometria.
Élelmiszerek és italok feldolgozása
A feldolgozósorok, transzferrendszerek, tejipari berendezések, sörfőző berendezések és palackozó gépek 304-es rozsdamentes acélt használhatnak, ha a szolgáltatási feltételek kompatibilisek az ötvözettel. A tisztíthatóság és a szokásos eljárási expozícióval szembeni ellenállás fontos szempontok.
Gyógyszerészeti és tiszta eljárások berendezései
Kiválasztott gyógyszerészeti berendezések és tiszta folyamatrendszerek használhatnak rozsdamentes acél csöveket, mert a sima, tisztítható felületek értékesek. A kívánt minőséget, kidolgozást, illesztési módot és fertőtlenítési eljárást mindig a folyamatspecifikációhoz kell igazítani.
Vízkezelő rendszerek
Vízkezelő berendezések, szűrőrendszerek, technológiai vízvezetékek és kapcsolódó alkatrészek használhatják a 304-es típust, ha a vízkémia kompatibilis. Az anyag meghatározása előtt felül kell vizsgálni a kloridszintet és a hőmérsékletet.
Vegyi feldolgozás
A 304-es típus sok enyhe kémiai közeghez alkalmas lehet, de a „kémiai feldolgozás” túl tág ahhoz, hogy önmagában anyagkiválasztási szabályként szolgáljon. A kémiai koncentráció, a hőmérséklet, az áramlási sebesség, a szennyeződések és az expozíció időtartama jelentősen befolyásolhatja a korróziós viselkedést.
HVAC és hűtéssel kapcsolatos berendezések
A rozsdamentes csövek bizonyos hőcserélő-, kondenzátor-, hűtési- és berendezésgyártási alkalmazásokban megjelenhetnek. A termikus környezetre és nyomásra vonatkozó követelményeket felül kell vizsgálni a méret- és csatlakozási követelményekkel együtt.
Építészeti és gyártott alkatrészek
A korlátok, kapaszkodók, építészeti keretek, berendezéstartók, gyártott házak és látható rozsdamentes acél alkatrészek használhatók a 304-es típushoz, ha a környezeti feltételek megfelelőek. A felületkezelés ugyanolyan fontossá válhat, mint az alapötvözet, ha a megjelenés a projekt fő követelménye.
| Alkalmazási terület | Miért lehet megfelelő a 304-es típus? | A felülvizsgálat fő feltétele |
|---|---|---|
| Étel és ital | Korrózióálló és tisztítható rozsdamentes felület. | Tisztító vegyszerek, hőmérséklet, higiéniai szabvány és felületkezelés. |
| Gyógyszerészeti berendezések | Gyártási rugalmasság és alkalmasság tisztítható technológiai berendezésekhez. | Higiéniai eljárás, felületi követelmények és folyamatkémia. |
| Vízkezelés | Hasznos ellenállás számos általános vízi környezetben. | Kloridszint, lerakódások, hőmérséklet és vízkémia. |
| Vegyi feldolgozás | Alkalmas sok enyhe kémiai környezetben. | Pontos kémiai összetétel és üzemi hőmérséklet. |
| HVAC és hűtés | Jó gyártási tulajdonságok és korrózióállóság. | Nyomás, hőmérséklet, folyadékkompatibilitás és csatlakozási módszer. |
| Építészeti gyártás | Rozsdamentes megjelenés, korrózióállóság és alakíthatóság. | Kültéri expozíció, felületi specifikáció és kloridos környezet. |
Hogyan válasszuk ki az átmérőt, a falvastagságot és a hosszt?
A méretek nem másodlagos részletek. A külső átmérő, falvastagság és hossz határozza meg, hogy a cső hogyan integrálható a szerelvényekkel, berendezésekkel, támasztékokkal, nyomásszámításokkal, gyártási műveletekkel és helyszíni telepítéssel.
Külső átmérő
A külső átmérő befolyásolja a csatlakozási kompatibilitást, az áramlási geometriát, a támasztávolságot, a berendezések interfészeit és a rendszer általános méreteit. A vásárlóknak különbséget kell tenniük a külső átmérő, a névleges csőméret és a belső átmérő között, mivel ezek a kifejezések a termék különböző jellemzőit írják le.
Falvastagság
A falvastagság befolyásolja a nyomásképességet, a korróziótűrést, a merevséget, a súlyt, a gyártási viselkedést és a rendelkezésre álló belső áramlási területet. A vastagabb fal nem automatikusan a megfelelő választás. A specifikációnak kapcsolódnia kell a tervezési nyomáshoz, hőmérséklethez, kódkövetelményekhez, gyártási korlátokhoz és a várható élettartamhoz.
Hossz
A mellékelt termékinformációk a szabványos hosszúságokat 3000 mm és 10000 mm között sorolják fel. A méretre vágott elrendezések akkor is mérlegelhetők, ha a projekt meghatározott méreteket igényel. A hosszválasztás befolyásolja a szállítást, a kezelést, a kötések számát, a gyártás tervezését és a telepítési sorrendet.
| Dimenzió | Jelenlegi termékpaletta | Kiválasztás mérlegelése |
|---|---|---|
| Külső átmérő | 6 mm-től 89 mm-ig | Ellenőrizze a szerelvények kompatibilitását, az áramlási követelményeket, a berendezés csatlakozását és a telepítési geometriát. |
| Falvastagság | 3 mm-től 30 mm-ig | Egyezzen meg a nyomással, hőmérséklettel, szerkezeti, korróziós és gyártási követelményekkel. |
| Szabványos hosszúság | 3000 mm és 10000 mm között | Vegye figyelembe a fuga elrendezését, kezelését, szállítását, vágási követelményeit és a helyszíni telepítést. |
| Vége az előkészítésnek | A ferde végek a projekt követelményei szerint elrendezhetők. | Erősítse meg a hegesztési módszert, a szerelvénytervet és a szükséges előkészítési geometriát. |
| Felületkezelés | A meghatározott kezelések a projekt igényei szerint megoldhatók. | Igazítsa a kivitelezést a szolgáltatási, gyártási, megjelenési és tisztasági követelményekhez. |
Ipari projektek esetén a méreteket ideális esetben a teljes csővezeték specifikációból kell megerősíteni, nem pedig a termék megnevezéséből. A műszakilag megfelelő anyag, rossz falvastagsággal vagy csatlakozási mérettel, továbbra is gyártási problémákat okozhat.
Mit kell tudniuk a gyártóknak a vágásról és hegesztésről?
A Type 304 egyik fő gyakorlati előnye, hogy alkalmas általános gyártási folyamatokra. A rozsdamentes acél gyártása azonban fegyelmet igényel, mivel a szennyeződés, a túlzott hőbevitel, a rossz hézag-előkészítés és a nem megfelelő hegesztési utókezelés csökkentheti a korróziós teljesítményt vagy méretbeli problémákat okozhat.
Vágás
A vágási módszereknek megfelelő élt kell hagyniuk a következő gyártási lépéshez. A termikus vágás hő által érintett területeket vagy oxidrétegeket hozhat létre, amelyeket az alkalmazástól függően el kell távolítani. A mechanikus vágás eltérő élállapotot biztosíthat, és előnyös lehet ott, ahol a hőbevitelt minimálisra kell csökkenteni.
Hajlítás és alakítás
Az ausztenites rozsdamentes acél jó alakíthatósággal rendelkezik, de hidegalakításkor megkeményedik. Ezért figyelembe kell venni a szerszám állapotát és az alakítási sorrendet, különösen akkor, ha jelentős alakváltozásra van szükség.
Hegesztés
A 304-es típus általában jó hegesztési tulajdonságokkal rendelkezik, és sok szokásos rozsdamentes acél hegesztési eljárással kompatibilis. A hézag előkészítését, az árnyékolást, a tisztaságot, a hőbevitelt, az áthaladási hőmérsékletet és a töltőanyag kiválasztását a hegesztési eljárásnak megfelelően kell szabályozni.
Hegesztés utáni felület állapota
A hegesztési varrat körüli hőárnyalat és felületi szennyeződés befolyásolhatja a korróziós viselkedést, ha nem kezelik megfelelően. Kritikus vagy megjelenésre érzékeny alkalmazásoknál a hegesztés után tisztítási és passziválási eljárások határozhatók meg.
- Tartsa távol a szén-acél szennyeződést a rozsdamentes gyártási felületektől, ahol ez praktikus.
- Használjon megfelelő szerszámokat és fogyóeszközöket az elvégzendő rozsdamentes acél munkákhoz.
- Szabályozza a hőbevitelt és a hegesztési feltételeket a jóváhagyott eljárás szerint.
- Távolítsa el a hegesztéssel kapcsolatos oxidációt vagy szennyeződést, ha azt a szolgáltatási specifikáció megköveteli.
- Formázás, vágás és hegesztés után ellenőrizze a méretstabilitást.
A véglegesen legyártott szerelvény működése eltérhet az eredeti csőtől, ha a gyártás szennyeződést, erős hidegmunkát, nem megfelelő hegesztési gyakorlatot vagy rossz felületkezelést okoz. A jó anyagválasztást ezért jó gyártásellenőrzésnek kell követnie.
Hogyan befolyásolják a szabványok a csőválasztást?
A rozsdamentes acélcsövek szabványai azért fontosak, mert meghatározzák azt a műszaki keretet, amely alapján a terméket gyártják, tesztelik, méretezik és elfogadják. Ugyanaz a minőségmegjelölés több különböző termékszabványban is megjelenhet, de a pontos követelmények nem feltétlenül azonosak.
ASTM A312 és a kapcsolódó specifikációk
Az ASTM A312 széles körben kapcsolódik a varrat nélküli, hegesztett és erősen hidegen megmunkált ausztenites rozsdamentes acélcsövekhez, amelyeket magas hőmérsékleten és általános korrózióval szembeni használatra terveztek. Ahol ezt a szabványt előírják, a vásárlónak meg kell határoznia a projektre vonatkozó minőséget, termékformát, méreteket, hőkezelést, vizsgálati és ellenőrzési követelményeket.
Méretszabványok
Egy méretszabvány, mint például az ASME B36.19M, meghatározhatja a rozsdamentes acél csőrendszerekben használt névleges csőméreteket és faljelöléseket. Ez segít a csövek, szerelvények, szelepek, karimák és egyéb alkatrészek közötti kompatibilitás megteremtésében.
Ne keverje véletlenül a szabványokat
Gyakori specifikációs hiba az anyagminőség felsorolása, de a termékszabvány elhagyása. A másik az, hogy az egyik szabvány méretterminológiáját egy másik szabvány anyagszükségletével kombinálják a kompatibilitás ellenőrzése nélkül. A beszerzési dokumentumokban egyértelműen fel kell tüntetni az alkalmazandó anyagot, a gyártási utat, a méretszabványt, a vizsgálati követelményeket, a felület állapotát és a dokumentációs követelményeket.
- Anyagminőség:Erősítse meg az ötvözet pontos megjelölését, például a 304-es típust vagy a megadott megfelelőt.
- Termék formája:Adja meg, hogy varratmentes, hegesztett, hidegen húzott vagy más forma szükséges.
- Méret szabvány:Határozza meg az alkalmazandó külső átmérőt, falvastagságot, ütemezést vagy méretrendszert.
- Hossz:Határozza meg a szabványos hosszokat vagy a méretre vágott követelményeket.
- Tesztelés és dokumentáció:Határozza meg a projekt által megkövetelt tanúsítványokat, ellenőrzéseket és teszteléseket.
Hogyan viszonyul a 304-es típus a 304L-hez, 316L-hez és 310S-hez?
A kapcsolódó rozsdamentes minőségek hasonlónak tűnhetnek a terméklistán, miközben különböző mérnöki célokat szolgálnak. Az alkalmazáslogika szerinti összehasonlítás hasznosabb, mint azt feltételezni, hogy az egyik fokozat egyszerűen egy másik erősebb változata.
| Fokozat | Általános jellemző | Tipikus kiválasztási fókusz | Fontos megkülönböztetés |
|---|---|---|---|
| 304 | Kiegyensúlyozott korrózióállóság, hajlékonyság, szívósság és gyártási teljesítmény. | Általános ipari és kereskedelmi környezet. | Széles körben alkalmazható, de nem a legjobb választás minden kloridos vagy magas hőmérsékleti körülményhez. |
| 304L | Alacsony szén-dioxid-kibocsátású 304-es változat. | Alkalmazások, ahol fontos a hegesztés és a csökkent érzékenységi kockázat. | Az alacsonyabb széntartalom lényeges különbség a 304-es szabványtól. |
| 316L | Molibdénnel ötvözött ausztenites rozsdamentes acél, erősebb ellenállással számos kloriddal kapcsolatos környezettel szemben. | Igényesebb klorid és vegyszer szerviz. | A molibdén megváltoztatja korrózióállósági profilját. |
| 310S | Magas krómtartalmú, magas nikkeltartalmú, magas hőmérsékleten történő használatra kifejlesztett. | Hőálló berendezések és magas hőmérsékletű környezetek. | Összetétele és szolgáltatási fókusza lényegesen eltér az általános célú 304-től. |
304 versus 304L
A fő különbség a széntartalom. Az alacsonyabb széntartalom előnyös lehet hegesztés után, mert bizonyos termikus expozíciós körülmények között csökkenti a króm-karbid kiválásának lehetőségét. Ahol egy hegesztett gyártáshoz 304L-re van szükség, a szabvány 304-re történő cseréje nem tekinthető automatikus megfelelőnek a specifikáció ellenőrzése nélkül.
304 versus 316L
A molibdén hozzáadása a 316L-nek eltérő korrózióállósági profilt ad, különösen klorid tartalmú környezetben. Ez nem jelenti azt, hogy a 316L általánosan jobb; az anyagválasztás továbbra is a folyamat kémiájától, a hőmérséklettől, a gyártástól és a specifikációs követelményektől függ.
304 versus 310S
A 310S-t jelentősen eltérő összetételre tervezték, és nagyobb hangsúlyt fektetnek a magas hőmérsékletű oxidációval szembeni ellenállásra és a magas hőmérsékletű szolgáltatásra. A hőálló rozsdamentes acélt igénylő projekteknél ezért nem szabad feltételezni, hogy a 304 általános célú jellemzői elegendőek.
A minőség kiválasztása akkor a leghatékonyabb, ha a tényleges meghibásodási móddal kezdődik, amelyet meg kell akadályozni: általános korrózió, lyukkorrózió, érzékenység, oxidáció, mechanikai szilárdságvesztés hőmérsékleten, méretinstabilitás vagy más meghatározott probléma.
Mit kell ellenőrizniük a vásárlóknak és a mérnököknek használat előtt?
A termék kiválasztását a kezdeti anyagnéven túl kell folytatni. Mielőtt egy cső gyártásba vagy szolgáltatásba kerülne, a dokumentációnak, a méreteknek, a felület állapotának, az azonosításnak és a tervezett alkalmazásnak összhangban kell lennie a projekt követelményeivel.
Anyag azonosítás
Erősítse meg a minőségjelölést és a nyomon követhetőségi információkat a beszerzési specifikációban és az anyagdokumentációban. A pontos dokumentációs követelmények a projekttől és az alkalmazandó szabványtól függenek.
Méretellenőrzés
Ellenőrizze a külső átmérőt, a falvastagságot, a hosszt, az egyenességet és a végállapotot a megadott követelményeknek megfelelően. A mérettűréseket az általános elvárás helyett az irányadó szabvány szerint kell értékelni.
Felületi állapot
Vizsgálja meg a csövön látható hibákat, túlzott lerakódást, szennyeződést, horpadásokat, karcolásokat vagy egyéb olyan körülményeket, amelyek megzavarhatják a gyártást vagy a szervizelést. A szükséges felületkezelés az alkalmazástól függ.
Alkalmazás kompatibilitás
Győződjön meg arról, hogy a kiválasztott minőség kompatibilis a folyadékkal, hőmérséklettel, nyomással, tisztítási kémiával, légkörrel és a várható korróziós mechanizmusokkal. Egy csövet megfelelően lehet gyártani, és még mindig alkalmatlan egy adott környezetre.
| Ellenőrizze az elemet | Mit kell ellenőrizni | Miért számít |
|---|---|---|
| Fokozat | Helyes anyagjelölés és nyomon követhetőség. | Megakadályozza egy másik ötvözet véletlenszerű helyettesítését. |
| Méretek | Külső átmérő, falvastagság, hosszúság és tűrések. | Biztosítja a kompatibilitást a szerelvényekkel, berendezésekkel és tervezési számításokkal. |
| Gyártási forma | Zökkenőmentes felépítés és meghatározott gyártási útvonal. | Megerősíti a termék követelményeinek való megfelelést. |
| Felület | Kidolgozás, tisztaság, látható hibák, gyártás utáni állapot. | Támogatja a gyártás minőségét és a szolgáltatási teljesítményt. |
| Alkalmazás | Folyadékkémia, hőmérséklet, nyomás és expozíciós körülmények. | Meghatározza, hogy az anyag valóban alkalmas-e a szolgáltatásra. |
| Dokumentáció | Szükséges ellenőrzés és anyagnyilvántartás. | Támogatja a projekt nyomon követhetőségét és minőségellenőrzését. |
Praktikus kiválasztási sorrend
- Kezdje a szolgáltatási feltételekkel.Határozza meg a folyadékot, a hőmérsékletet, a nyomást, az expozíciót és a tisztítási környezetet.
- Válassza ki az anyagcsaládot.Döntse el, hogy a 304-es típus és kapcsolódó minőségei megfelelnek-e a korróziós és hőmérsékleti követelményeknek.
- Válassza ki a termék formáját.Határozza meg, hogy szükség van-e zökkenőmentes építkezésre.
- Határozza meg a méreteket.Határozza meg az átmérőt, a falvastagságot, a hosszt és a vég előkészítését.
- Erősítse meg a gyártási igényeket.Ellenőrizze a vágási, hajlítási, hegesztési, felületkezelési és ellenőrzési követelményeket.
- Ellenőrizze a dokumentációt.Hasonlítsa össze a tanúsítványokat és az ellenőrzési jegyzőkönyveket a beszerzési specifikációval.
Ez az eljárás csökkenti annak a kockázatát, hogy egy ismerős osztályzatot univerzális megoldásként kezeljenek. A 304-es típus sokoldalú, de legerősebb előnye az egyensúly, nem pedig a korlátlan ellenállás. A jó választás attól függ, hogy ez az egyensúly megfelel-e a tényleges szolgáltatási állapotnak.
Gyakran Ismételt Kérdések
Mit jelent a „304” megjelölés?
Azonosítja az ausztenites króm-nikkel rozsdamentes acél minőséget, amely általában az UNS S30400 és az EN 1.4301 szabványokhoz kapcsolódik. A megjelölés az ötvözetcsaládot írja le, míg a termékszabvány és a gyártási forma további információkat nyújt.
Mi a fő különbség a varrat nélküli és a hegesztett cső között?
A varrat nélküli cső hosszanti hegesztett varrat nélkül készül. A hegesztett csövet úgy állítják elő, hogy anyagot alakítanak ki és egy varrat mentén összeillesztik. A megfelelő termékforma a specifikációtól, a szolgáltatási feltételektől, a méretektől és a műszaki követelményektől függ.
A 304-es típus alkalmas minden vegyi feldolgozási alkalmazásra?
Nem. A kémiai feldolgozás a folyadékok és az üzemi feltételek nagyon széles körét fedi le. Az ötvözet kiválasztása előtt értékelni kell a koncentrációt, a hőmérsékletet, a szennyeződéseket, az áramlási viszonyokat és az expozíciós időt.
Használható ez az anyag tengeri környezetben?
Bizonyos tengeri és tengerparti alkalmazások használhatják a 304-es típust, ha a környezeti feltételek elég enyhék. Súlyos klorid-expozíció, tengervízzel való érintkezés vagy tartós sólerakódások alkalmasabbá tehetik a molibdéntartalmú minőséget, például a 316-ot vagy a 316L-t.
Miért lehet a 304L-t választani 304 helyett?
A 304L alacsonyabb széntartalmú. Ez csökkentheti az érzékenység kockázatát megfelelő hegesztési és termikus expozíciós körülmények között, így hasznos lehet bizonyos hegesztett termékeknél, ahol az alacsonyabb szén-dioxid-kibocsátású osztály van előírva.
A 304 jó választás alacsony hőmérsékletű szolgáltatáshoz?
Az ausztenites rozsdamentes acélok általában megőrzik jó szívósságukat alacsony hőmérsékleten, ez az egyik oka annak, hogy megjelennek a kriogén és alacsony hőmérsékletű alkalmazásokban. A pontos nyomást, hőmérsékletet, kódot és termékspecifikációt a tervezett szolgáltatáshoz még ki kell értékelni.
Milyen méretek érhetők el a szállított termékkínálatból?
A mellékelt termékinformációk a külső átmérőket 6 mm-től 89 mm-ig, a falvastagságot 3 mm-től 30 mm-ig, valamint a szabványos hosszúságokat 3000 mm-től 10000 mm-ig sorolják fel. A méretre szabott igények, a ferde végek és a megadott felületkezelések a projektigényeknek megfelelően rendezhetők.
Miért fontos a falvastagság?
A falvastagság befolyásolja a nyomásképességet, a merevséget, a korróziótűrést, a gyártási viselkedést és a belső áramlási területet. A megfelelő tervezési módszer és projektspecifikáció alapján kell kiválasztani, nem pedig abból a feltételezésből, hogy mindig az elérhető legvastagabb opció a megfelelő.
A varrat nélküli termék mindig jobb korrózióállósággal rendelkezik?
Nem feltétlenül. A korrózióállóság elsősorban az ötvözet kémiájával, a felület állapotával, a környezettel, a gyártási előzményekkel és egyéb tényezőkkel függ össze. A varrat nélküli felépítés leírja a termék formáját, és önmagában nem teszi az ötvözetet általánosan korrózióállóbbá.
Milyen felületi szempontok számítanak hegesztés után?
A hegesztés hőárnyalatot és felületi szennyeződést okozhat. Az alkalmazástól függően tisztításra, vízkőmentesítésre vagy passziválásra lehet szükség a megfelelő felületi állapot helyreállításához és a korróziós teljesítmény fenntartásához.
A csövet meghatározott hosszúságúra lehet vágni?
A méretre szabott igények a mellékelt termékinformációk alapján rendezhetők. A szükséges hosszúságot a vég előkészítésével és a mérettűréssel együtt gyártás előtt meg kell erősíteni.
A vevőknek csak a minőséget kell megadniuk a rozsdamentes acélcső rendelésekor?
A teljes specifikáció általában tartalmazza a minőséget, a termék formáját, az alkalmazandó szabványt, a méreteket, a hosszt, a felület állapotát, a vég előkészítését, a tesztelést, az ellenőrzést és a dokumentációs követelményeket. Ha csak a minőséget adjuk meg, akkor fontos műszaki követelmények definiálatlanul maradhatnak.
Mitől válik az anyag praktikus általános célú választássá?
A 304-es típus vonzereje a kiegyensúlyozottságából fakad. Nem azért van kiválasztva, mert ez a legerősebb rozsdamentes acél, a legellenállóbb ötvözet minden kloridos környezetben, vagy a legjobb anyag minden hőmérsékleti tartományban. Azért választották, mert sok ipari rendszernek olyan anyagra van szüksége, amely egyesíti a hasznos korrózióállóságot, a jó szívósságot, a megbízható gyártási jellemzőket és a széles körű alkalmazási rugalmasságot.
A zökkenőmentes felépítés újabb dimenziót ad a specifikációhoz. Ha egy projekt varrat nélküli csőformát igényel, a gyártási útvonal az anyagszükséglet részévé válik. Az eredmény egy hosszirányú hegesztés nélküli csőszerű termék, amelynek méretei és felületi állapota a tervezett gyártási és beépítési követelményeknek megfelelően van kiválasztva.
A jó mérnöki gyakorlat tehát azon alapul, hogy először az anyagot a szolgáltatási környezethez kell igazítani, másodsorban pedig a termékformátumot. A végső kiválasztás előtt meg kell határozni a folyadékkémiát, a hőmérsékletet, a nyomást, a méreteket, a csatlakozási követelményeket, az alkalmazandó szabványokat és az ellenőrzési igényeket.
Értékelő ipari vásárlóknak304 rozsdamentes acél varrat nélküli cső, a szállított kínálat 6 mm-től 89 mm-ig terjedő külső átmérőket, 3 mm-től 30 mm-ig terjedő falvastagságokat és 3000 mm-től 10000 mm-ig terjedő szabványos hosszúságokat tartalmaz, méretre vágott, ferde végű és meghatározott felületkezelési lehetőségekkel a projekt igényei szerint.
Hogyan tehető egyértelműbbé a specifikáció?
Az erős műszaki specifikációnak azonosíthatóvá kell tennie a tervezett terméket anélkül, hogy a szállítót vagy a gyártót feltételezésekre kényszerítené. A leghasznosabb dokumentumok a pontos anyag- és termékigényekhez kötik a pályázatot.
- Adja meg a pontos rozsdamentes acél minőséget és bármely elfogadott egyenértékű jelölést.
- Adja meg a zökkenőmentes konstrukciót, ahol szükséges a termékforma.
- Határozza meg az irányadó ASTM, ASME, EN vagy más vonatkozó szabványt.
- Adja meg a külső átmérőt, falvastagságot, hosszt, tűréseket és a vég előkészítését.
- Azonosítsa a szükséges felületkezelést, befejezést, tesztelést, ellenőrzést és az anyagdokumentációt.
- Ismertesse a tényleges folyamatkörnyezetet, hogy az ötvözet kompatibilitása értékelhető legyen.
Ez a részletezési szint különösen hasznos a nemzetközi beszerzéseknél, mivel az anyagok terminológiája régiónként eltérő lehet. A világos minőségjelölések és szabványok csökkentik a kétértelműséget, és megkönnyítik a műszaki ellenőrzést a gyártás megkezdése előtt.
304 rozsdamentes acél varrat nélküli csővégső soron egy teljes megtervezett rendszer részeként kell értékelni. A megfelelő minőségnek, a varrat nélküli formának, a méreteknek, a gyártási vezérlőknek és a szolgáltatási feltételeknek meg kell egyeznie egymással. Ha megteszik, a Type 304 megbízható és sokoldalú megoldást kínál számos általános ipari és kereskedelmi alkalmazáshoz.
Világos specifikációra van szüksége rozsdamentes acél csőprojektjéhez?
Adja meg a szükséges minőséget, átmérőt, falvastagságot, hosszt, gyártási formát, felületi állapotot, a vég előkészítését és a szolgáltatási környezetet, hogy a megfelelő konfigurációt felül lehessen vizsgálni a projekt követelményei szerint.
Vegye fel velünk a kapcsolatotA végső anyagválasztást meg kell erősíteni a vonatkozó műszaki szabvány és a szolgáltatási feltételek alapján.
