Vezető speciális alakú rozsdamentes acél varrat nélküli csőgyártó
Professzionális gyártóként Kínában,JILAIDAmagas minőséget szeretne nyújtani Önnek Különleges alakú rozsdamentes acél varrat nélküli cső, amelyet ugyanazzal a forró extrudálási eljárással állítanak elő, mint a kerek varrat nélküli csövet, de olyan szerszámmal és tüskével, amely egyetlen menetben nem kör alakú keresztmetszetet alkot. A fém plasztikusan áramlik a formázott résbe, négyzet, téglalap, hatszögletű, elliptikus, L-profil, T-profil vagy teljesen egyedi geometriákat öltve. Mivel a teljes keresztmetszet egy nyomólöketben alakul ki, a fal folyamatos - nincs hegesztés, varrat, nincs gyengíthető vagy ellenőrizhető hézag.
Miért nem mindig kerek a cső?
A kerek cső az alapértelmezett, mert a kör az az alak, amely a leghatékonyabban ellenáll a belső nyomásnak. De nem minden cső hordoz nyomást. Egyesek hűtőfolyadékot hordanak a szerverállványon keresztül. Némelyik szerkezeti elemként szolgál, ahol a lapos rögzítési felületek számítanak. Néhányan olyan megmunkált alkatrészt cserélnek, ahol a keresztmetszetnek egyeznie kell a házzal vagy az áramlási csatornával. Ezekben az esetekben a vevőnek nincs szüksége kerek csőre, hanem alakra, és varratmentesre, mert egy nem kerek profilon lévő hegesztési varrat még nehezebb ellenőrizni, és nagyobb valószínűséggel tönkremegy, mint egy kör alakú csövön.
JILAIDA operates extrusion tooling for standard and custom profiles in 304, 316, 310S, 2205, and high-nickel austenitic grades. A gyár-közvetlen kapcsolat itt többet számít, mint a körcső esetében, mert az egyedi profilhoz gyakran új szerszámgyártásra van szükség – a vevőnek pedig azokkal az emberekkel kell beszélnie, akik ténylegesen megtervezik és megmunkálják a szerszámot, nem pedig az üzeneteket közvetítő kereskedelmi céggel.
Formák és honnan származnak
Az alábbi táblázat nem katalógusa mindannak, amit valaha gyártottunk. Ez a gyártási ütemtervünkben ismétlődő profilcsaládok térképe, amelyet az egyes alakzatokat vezérlő alkalmazáslogika szervez.
|
Profil |
Tipikus fokozatok |
Fal konfiguráció |
Mit ér el az alak |
|
Négyzet (egyenlő fal) |
304, 316, 2205 |
3-8 mm minden oldalon |
Építészeti, szerkezeti, berendezési keretezés |
|
Téglalap alakú (egyenlő falú) |
304, 316 |
3-6 mm |
Kábeltálcák, vezetékek, hőcserélő burkolatok |
|
Négyzet (egyenlőtlen fal) |
304, 316 |
3,3 mm x 3 oldal + 13 mm alap |
AI adatközpont folyadékhűtés – közvetlenül chipre cserélhető hideglemezek |
|
Hatszögletű |
316, 2205 |
4-8 mm |
Rögzítőkészlet, érzékelőházak, forgótömítések |
|
Elliptikus |
304, 316 |
2-5 mm |
Alacsony profilú folyadékvezetékek, orvosi gáz elvezetés |
|
L-profil |
316L, 2205 |
4-10 mm |
Sarokerősítés, konzol, szerkezeti szögcsere |
|
T-profil |
304, 316 |
4-8 mm |
Válaszfal, elválasztó, tartósín a tartály belső részeiben |
|
Egyedi (rajzhoz) |
Bármilyen extrudálható minőség |
Specifikáció szerint |
Vevő által meghatározott geometria a szabadalmaztatott berendezésekhez |
Az egyenlő falú négyzet alakú és téglalap alakú profilok a legegyszerűbbek - a szerszámhézag egyenletes a kerület mentén, és a fém szimmetrikusan áramlik. Az egyenetlen falú profilok igényesebbek. Ha az egyik fal lényegesen vastagabb, mint a többi – a 13 mm-es alap, szemben az AI hűtőcső 3,3 mm-es oldalaival –, a fémnek ki kell töltenie egy mélyebb üreget az egyik oldalon, miközben máshol vékonyabb falat kell tartania. Ez gondos szerszámkialakítást és előmelegítési hőmérséklet-eloszlást igényel, hogy elkerüljük a hiányos töltést vagy a vékonyfalú átmenetnél a szakadást.
Az AI Data Center hűtési alkalmazás
A kereslet aspeciális alakú rozsdamentes acél varrat nélküli cső2023-ban megváltozott a karakter. Azelőtt az egyedi profilok a berendezésgyártók résmegrendelései voltak – itt szivattyúház, ott érzékelőkonzol. Aztán megtörtént az AI.
Egy modern mesterséges intelligencia oktató klaszter rackenként 130-250 kW energiát fogyaszt, és a teljesítménysűrűség növekszik. A léghűtés nem tud lépést tartani. A folyadékhűtés már nem kötelező – ez az egyetlen olyan hőkezelési stratégia, amely gigawatt méretű mesterséges intelligencia-kampuszokra skálázható. A CDU-tól (hűtőfolyadék-elosztó egységtől) a hideglemezig futó hűtőfolyadék-bevezető csőnek minden GPU-n szivárgásmentesnek, korrózióállónak és geometriailag pontosnak kell lennie. A GPU-kkal teli kiszolgáló állványon belüli szivárgás nem karbantartási esemény, hanem tőkeveszteség.
Itt jön be az egyenlőtlen falú, négyzet alakú cső. A közvetlenül a GPU matricán lévő hideglemeznek lapos, vastag alapra van szüksége a hőkontaktushoz, és vékony oldalfalakra a súly és az áramlás optimalizálása érdekében. A szabványos gyártási profilunk ehhez az alkalmazáshoz 3,3 mm-es három oldalon és 13 mm-es az alapon, 304 vagy 316 varratmentesen extrudálva. A vastag alap biztosítja a termikus tömeget és a rögzítési felületet; a vékony oldalak csökkentik a súlyt és lehetővé teszik a cső befogását az állványszerkezetbe. A hegesztett ekvivalensnek az alapja mentén van egy varrat – pontosan ott, ahol a termikus érintkezés történik, és pontosan ott, ahol a szivárgás katasztrofális lenne.
A CDU-rack elosztócsonkhoz négyszögletes varrat nélküli csövet szállítunk a 304-ben és 316-ban, amely a hűtőfolyadékot a rack-folyosókon vezeti át. Ezek nagyobb profilok, jellemzően 50 mm x 25 mm méretűek, 3 mm-es falakkal, amelyek hűtött vizet vagy 0,3-0,8 bar nyomású glikol keveréket szállítanak. A varratmentes felépítés kiküszöböli a varratok elsírásának kockázatát a szivattyúciklusból eredő hosszú távú vibráció hatására.
A nagyméretű telepítéseknél a vevő általában egy adatközpont EPC vagy egy folyadékhűtési rendszer integrátora, nem pedig a szerver gyártója. Meghatározzák a profilgeometriát, a minőséget, a belső felület érdességét (Ra 1,6 mikrométer alatt a hűtőfolyadék tisztasága miatt) és a hosszt. Az ajánlatkérő gyakran tartalmaz egy rajzot plusz vagy mínusz 0,1 mm-es tűréssel a kritikus méreteknél. A kínai Jiangsu Ji Lai Da nikkelalapú ötvözet Co., Ltd. gyártója rajzra gyárt, és méretvizsgálati jelentést szállít, amely minden megadott méretet leképez.
Egyéb alkalmazások, amelyek egyéni profilokat hajtanak végre
Az AI hűtésen túl a speciális alakú rozsdamentes acél varrat nélküli cső olyan alkalmazásokra szolgál, ahol a keresztmetszetnek mechanikai munkát kell végeznie, nem csak folyadékot kell tartalmaznia:
Hatszögletű cső rögzítő és érzékelő alkalmazásokhoz. A hat lapos felület csavarozási síkokat vagy rögzítési síkokat biztosít. A 316-ban és a 2205-ben a hatlapú csövet csatlakozó anyákká és érzékelőházakká alakítják a tengeri és vegyi szolgáltatásokhoz. A varratmentes felépítés azt jelenti, hogy a furat koncentrikus a hatszögletű profillal – a hegesztett cső aszimmetrikus hegesztési varrattal rendelkezik, amely zavarja a furat geometriáját.
Elliptikus cső alacsony profilú maráshoz. Ha egy folyadékvezetéknek két alkatrész közötti keskeny résen kell áthaladnia, egy elliptikus cső ugyanazt az áramlási területet hordozza, mint egy kisebb átmérőjű kerek cső, de alacsonyabb profilmagasságba illeszkedik. Használható orvosi gázelosztókban, űrhajózási csővezetékekben és kompakt hőcserélő kötegekben.
L és T profilok szerkezeti cseréhez. A sarokvas vagy T-rúd csőfelületre hegesztése helyett a vevő egy darabban extrudált L vagy T profilt ad meg. A két láb közötti zökkenőmentes átmenet kiküszöböli a feszültségkoncentrációt a hegesztett kötés gyökérsugáránál. Ezek a profilok a tartály belső részeiben, a nyomástartó edények terelőlemezeiben és az építészeti támasztékokban jelennek meg, ahol a hegesztési varrat ellenőrzése nem praktikus.
Négyzet és téglalap alakú építészeti és szerkezeti használatra. Berendezés keretezés, szállítószalag támasztékok, kábelvezetés. A 304-ben ezek áruprofilok – de a varrat nélküli négyzet alakú cső 2205-ben vagy 310S-ben olyan nagy igénybevételű vagy magas hőmérsékletű szerkezeti alkalmazásokat szolgál ki, ahol a hegesztett varrat kifáradás kezdőpontja lenne.
- View as
Adatközpont folyadékhűtő csövek
A JILAIDA gyár adatközponti folyadékhűtő csövei nem egyetlen SKU-ból állnak – ma öt folyadékhűtő architektúra fut a termelési adatközpontokban, és mindegyik más-más igényt támaszt a csővel szemben. A hideglemezes hurkok ionmentesített vizet vagy híg glikolt szállítanak a rack-szintű elosztóból a réz hideglemezekre a CPU- és GPU-csomagokon. Az egyfázisú bemerítés dielektromos folyadékba meríti a szervert; a cső a másodlagos hurok, amely áthúzza a hőt egy állványoldali hőcserélőn.

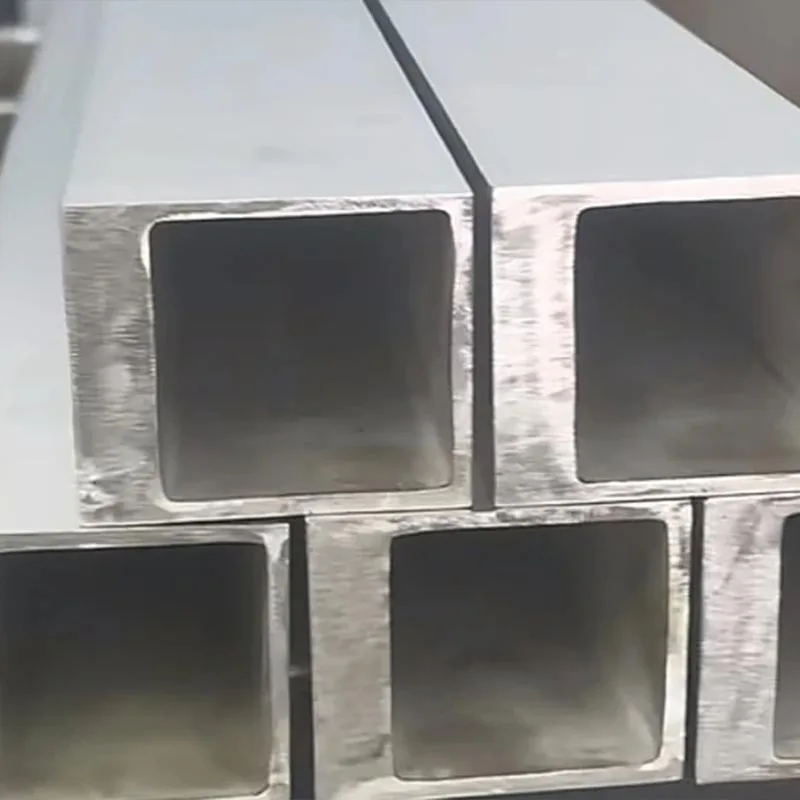

Rozsdamentes acél négyzet alakú extrudált cső
A Ji lai da a rozsdamentes acél négyzet alakú extrudált csövek professzionális kínai gyártója, amely varrat nélküli melegen extrudált négyzet alakú csöveket kínál kiváló nyomásintegritással, hőteljesítménnyel és testreszabott keresztmetszettel. A hegesztett négyzet alakú csövekkel ellentétben ezek a csövek egyetlen tuskóból készülnek, hegesztési varratok vagy gyenge sarkok nélkül, ami nagyobb szilárdságot, jobb korrózióállóságot és kiváló méretstabilitást biztosít. A 304, 316, 310, 310S, 316L és más ausztenites rozsdamentes acél minőségben elérhető gyárunk testreszabott megoldásokat, MTC dokumentációt és közvetlen nagykereskedelmi ellátást kínál a globális ipari vásárlók számára.

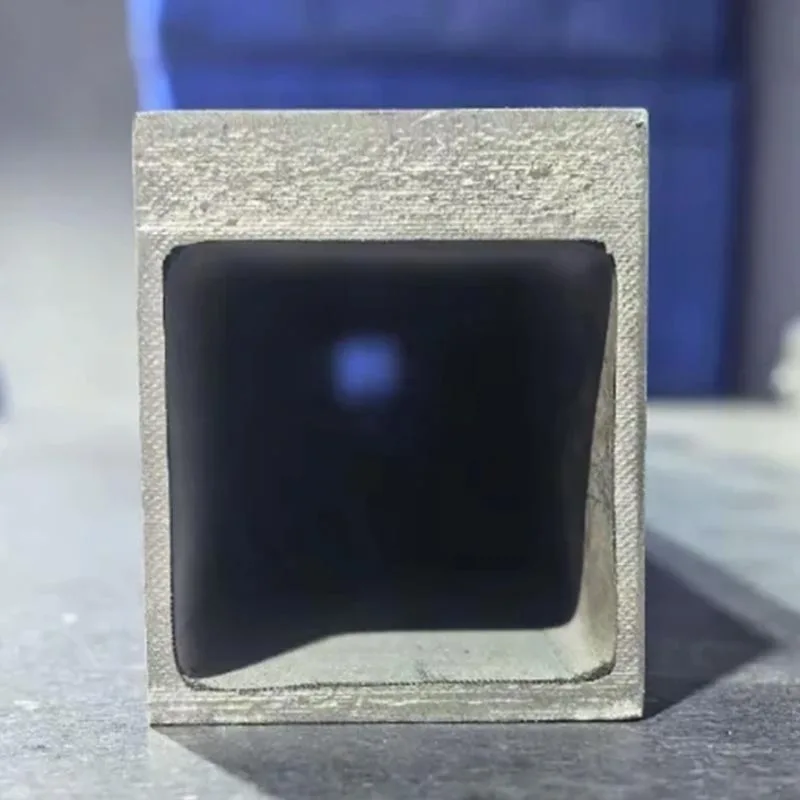

316 extrudált négyzet alakú cső
A Jiangsu Ji Lai Da nikkelalapú ötvözet Co., Ltd. a 316 extrudált négyzet alakú csövet melegextrudálási technológiával gyártja, varratmentes, egy darabból álló szerkezetet biztosítva hegesztési varratok nélkül. A 316-os rozsdamentes acél 2–3% molibdént tartalmaz, így észrevehetően jobban ellenáll a lyukkorróziónak és a réskorróziónak, mint a 304-es fokozatú alternatívák. A Ji lai da 316-os extrudált négyzet alakú cső kiválóan alkalmas sós víznek való kitettségre, vegyi feldolgozásra és minden olyan környezetre, ahol a klorid által kiváltott korrózió aggodalomra ad okot – mindezt lényegesen alacsonyabb áron, mint a nikkelalapú ötvözet négyzetes csövek.

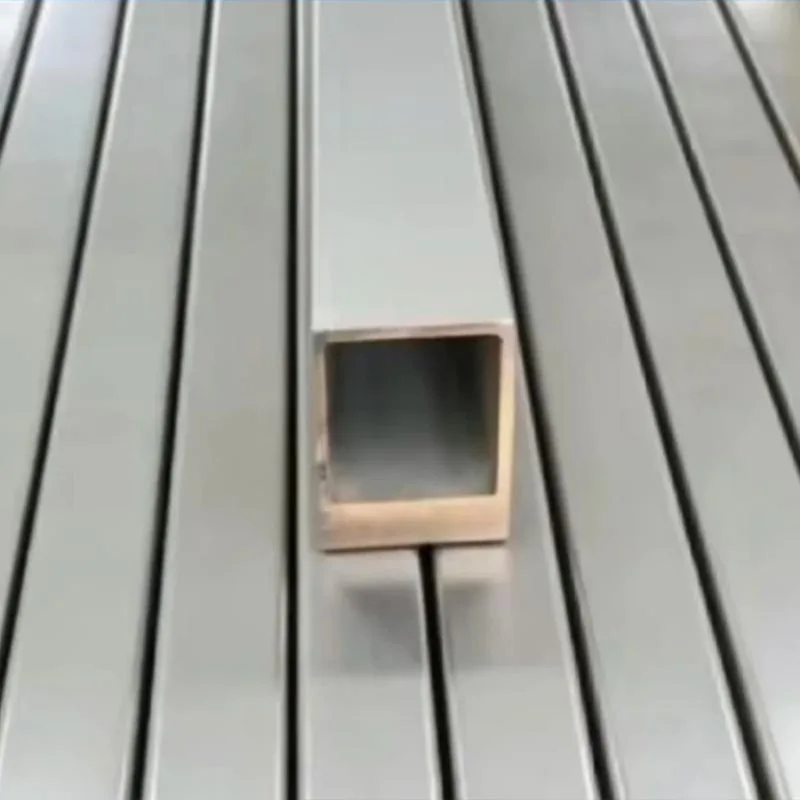

304 extrudált négyzet alakú cső
A 304 a legszélesebb körben használt rozsdamentes acél a világon – és ennek jó oka van. Szilárd korrózióállóságot, jó alakíthatóságot és megbízható mechanikai szilárdságot biztosít a rozsdamentes termékcsalád legalacsonyabb anyagköltsége mellett. A Jiangsu Ji Lai Da nikkelalapú ötvözet Co., Ltd. 304-es extrudált négyzet alakú csője ugyanazokat az előnyöket használja, és forró extrudálással varrat nélküli négyzet alakú profilt formál belőlük, így egy darabból álló csövet kap, hegesztési varratok nélkül, olyan áron, amelyet a nikkelötvözetek és még a 316 sem érhet. Ha a projektje nem szembesül kloridokkal vagy extrém hőmérsékletekkel, akkor a 304-es szinte mindig a legokosabb gazdasági választás.

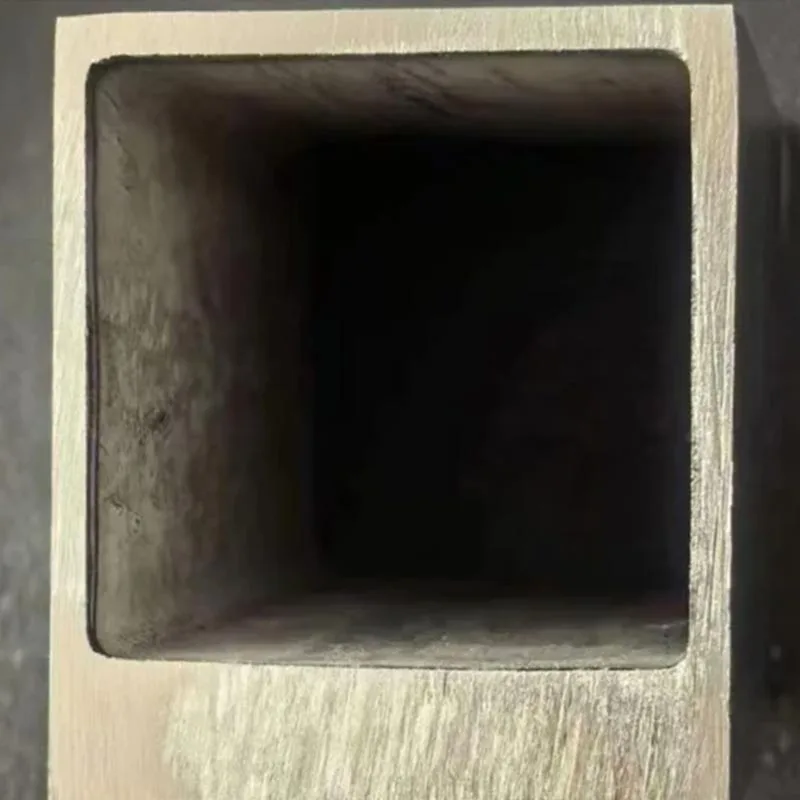

AI folyadékhűtéses hűtőcső
Az AI folyadékhűtéses hűtőcső egy melegen extrudált, varrat nélküli formázott profil, amelyet arra terveztek, hogy a hűtőfolyadékot közvetlenül a mesterséges intelligencia edzőállványokban lévő hőtermelő alkatrészekhez szállítsa – ahol egyetlen szekrény 100 kW-ot képes felvenni, és a léghűtés már nem tudja eltávolítani ezt a hősűrűséget elfogadható ventilátorteljesítmény vagy akusztikai szinten. A cső egyenetlen falkeresztmetszetű: 3,3 mm a három oldalon és 13 mm a hőelosztó felületén, minimalizálva a hőút hosszát ott, ahol ez a legfontosabb.
Hogyan működik a Die Design, és miért befolyásolja az árajánlatot?
Amikor a vevő rajzot küld egy egyedi profilhoz, az első kérdés nem az, hogy „meg tudjuk csinálni”. Az első kérdés az, hogy "meg tudja-e tölteni a fémáramlás egy menetben ezt az alakzatot". A fém összenyomás alatt a legkisebb ellenállású úton áramlik. A szerszámban egy mély, keskeny üreg - például az AI hűtőcső 13 mm-es alapfala - utoljára és leglassabban töltődik meg. Ha az előmelegítési hőmérséklet nem egyenletes a tuskó mentén, a hidegebb oldal ellenáll az áramlásnak, és a cső hiányos kitöltéssel jön ki a vastag falon.
Ezt a szerszámkialakítással kezeljük: az üreggeometria kúpokat és átmeneti sugarakat tartalmaz, amelyek irányítják a fémáramlást. Az indukciós fűtési rendszer plusz-mínusz 15 fokon belül tartja a tuskó kovácsolási hőmérsékletét. A préselési sebesség pedig a profil kitöltési igényéhez van kalibrálva – lassabb mély üregeknél, gyorsabb sekély, szimmetrikus formáknál.
Szabványos profilhoz (négyzet, téglalap, hatszögletű) meglévő szerszámokkal rendelkezünk és azonnal árajánlatot tudunk adni. Egyedi profil esetén az új matrica gyártása 15-20 munkanapot vesz igénybe. Az 500 méter feletti gyártási megrendeléseknél a szerszám költségét a méterenkénti árba amortizálják; kisebb rendelések esetén egyszeri szerszámdíjat kell fizetni. Ezért kérjük a teljes mennyiséget az ajánlatkérésben - ez határozza meg, hogy a szerszám költsége a rendelésre oszlik-e el, vagy külön számítják fel.
Méretek és tűrések
|
Paraméter |
Szabványos profilok |
Egyéni profilok |
|
Keresztmetszet |
10 x 10 mm-től 80 x 80 mm-ig |
Vevői rajzonként |
|
Falvastagság |
2-10 mm |
2-13 mm (egyenlőtlen fal is elérhető) |
|
Hossz |
3000-6000 mm |
3000-6000 mm |
|
Keresztmetszeti tolerancia |
+/- 0,3 mm |
+/- 0,1 mm (precíziós), +/- 0,3 mm (standard) |
|
Faltűrés |
+/- 10% |
+/- 8% (pontosság), +/- 12% (standard) |
|
Egyenesség |
<= 2 mm méterenként |
<= 1,5 mm méterenként (pontosság) |
|
Felület |
Pácolva, polírozva vagy fényesre lágyítva |
Specifikáció szerint |
|
Saroksugár |
1-3 mm (standard) |
Rajzonként |
A precíziós tűréshatárokat azok a vásárlók határozzák meg, akiknek szükségük van a csőre, hogy egy megmunkált házba illeszkedjenek, vagy hézag nélkül illeszkedjenek egy másik alkatrészhez. Minél szigorúbb a tűréshatár, annál lassabb a termelési sebesség és annál magasabb a méterenkénti költség. A legtöbb szerkezeti és építészeti alkalmazáshoz elegendő a szabványos tűrés.
Anyagok és korróziós stratégia
A különleges formájú rozsdamentes acél varrat nélküli cső minőségének kiválasztása ugyanazt a logikát követi, mint a kerek csöveknél, de egy további szempontot figyelembe véve: az alkalmazás megkövetelheti, hogy a forma ne csak folyadékhordozó, hanem szerkezeti elem legyen. Ebben az esetben a mechanikai tulajdonságok ugyanolyan fontosak, mint a korrózióállóság.
304. Általános célú. Építészeti négyzetcső, berendezés keretezés, korróziómentes szerkezet. A legalacsonyabb költség.
316 és 316L. Kloridtartalmú környezet. Tengerészeti felszerelések, part menti építmények, mesterséges intelligencia hűtőcsövek, ahol a hűtőfolyadék glikolt vagy gátolt sóoldatot tartalmaz. A 316L akkor van megadva, amikor a profilt nagyobb szerelvénybe hegesztik.
310S. Magas hőmérsékletű szerkezeti. Kemencevázak, kemencetartók, hőkezelő szerelvények. A 25Cr-20Ni kémia 1150 C-ig tartja az oxidációval szembeni ellenállását.
2205 duplex. Amikor a profilnak mechanikai terhelést kell viselnie kloridos környezetben. A 450 MPa hozam azt jelenti, hogy a szakasz vékonyabb lehet 316 liternél, azonos szerkezeti kapacitás mellett. Offshore platform szerkezeti elemeiben és sótalanító üzem belső részeiben használják.
Magas nikkeltartalmú ausztenites (Х20Н25 / 03Х20Н25). Profilok a FÁK-piacon működő vegyipari berendezésekhez, ahol mérsékelt savállóságra van szükség, alacsonyabb költségek mellett, mint a nikkelötvözetek esetében. Az alacsony szén-dioxid-kibocsátású változat megakadályozza az elérzékenyülést a lefelé hegesztendő profilokban.
Ellenőrzés és Dokumentáció
A Jiangsu Ji Lai Da nikkelalapú ötvözet Co., Ltd.-től származó, különleges alakú rozsdamentes acél varrat nélküli cső minden szállítmánya az EN 10204 3.1 MTC szabványt tartalmazza, a 3.2 pedig kérésre elérhető. A dokumentációs csomag tartalma:
• Anyagvizsgálati tanúsítvány (EN 10204 3.1 vagy 3.2)
• Kémiai elemzési jelentés (teljes elemi vizsgálat)
• Mechanikai vizsgálati jelentés (szakító, hozam, nyúlás, keménység)
• Méretvizsgálati jegyzőkönyv (keresztmetszet, falvastagság, hossz, egyenesség, saroksugár)
• Vizuális és felületi ellenőrzési jegyzőkönyv
• Kiegészítő vizsgálatok, ha előírják: PMI, ultrahangos, hidrosztatikus
A mesterséges intelligencia adatközponti alkalmazásaihoz a vásárlók gyakran kérnek egy további mérettérkép jelentést, amely minden megadott rajzméretet összehasonlít a gyártási folyamatból származó mintacső mért értékével. Ezt a jelentést további költségek nélkül készítjük el, ha a vevő egy rajzot ad meg a tűrésfeliratokkal. Az ISO 9001 szabályozza a minőségbiztosítási rendszert. SGS, BV és TUV ellenőrzés elérhető.
Rendelési folyamat
Küldjön ajánlatot a következőkkel:
1. Profil geometriája. Szabványos alakzatokhoz (négyzet, téglalap, hatszögletű) adja meg a méreteket. Egyedi profilokhoz csatoljon rajzot a tűrésekkel és saroksugárral.
2. Minőség és szabvány. UNS vagy azzal egyenértékű nemzeti szabvány. Adja meg, hogy szükség van-e kettős szabvány szerinti tanúsításra.
3. Falkonfiguráció. Egyenlő fal (adja meg a vastagságot) vagy nem egyenlő fal (adja meg az egyes falakat). Egyenetlen fal esetén jelölje meg, hogy melyik fal a vastag, és melyik irányba néz.
4. Hossz és mennyiség. Összes méter vagy darabszám. Az új szerszámot igénylő egyedi profiloknál a minimális rendelési tömeg 300 kg vagy 200 méter, amelyik nagyobb.
5. Felületkezelés. Pácolt (standard), polírozott (Ra megadása) vagy fényre lágyított.
6. Dokumentáció. EN 10204 3.1 vagy 3.2. Sorolja fel a kiegészítő vizsgálatokat. AI hűtési alkalmazások esetén adja meg, hogy szükséges-e a mérettérkép jelentés.
7. Szállítási feltételek. FOB Shanghai, CIF a kikötőjébe vagy DDP a létesítményébe. A közel-keleti és indiai vásárlók jellemzően a CIF-et részesítik előnyben; A délkelet-ázsiai vásárlók gyakran jelölik ki saját szállítmányozójukat a FOB-ra.
GYIK
Tud olyan profilt készíteni, amely nem szerepel a táblázatban?
Igen. A táblázat az ismétlődő profilokat tartalmazza. Gyártunk U-csatornákat, D-alakú csöveket, többcellás profilokat és belső bordás profilokat. Küldjön el egy rajzot, és felmérjük, hogy a geometria extrudálható-e – a fő korlát az, hogy a fém képes-e egy menetben, szakadás nélkül kitölteni a szerszám összes üregét.
Mennyi az átfutási idő az egyéni profilhoz?
Meglévő szerszámok (standard négyzet, téglalap, hatszögletű): 3-4 hét. Új szerszámgyártás: adjunk hozzá 15-20 munkanapot. Az első gyártási futás után a következő rendelések ugyanazt a szerszámot használják, és az átfutási idő a szabványos tartományra csökken. Megtartjuk a szerszámokat az ismételt rendelésekhez, tárolási költség nélkül.
Tud-e nem egyenlő falú profilokat gyártani a 304-es és 316-os minőségtől eltérő minőségben?
Igen ám, de a kovácsolható ablak szorosabb a 2205-höz és a 310S-hez. A vastag fal mélyüreges kitöltése nagyobb nyomóerőt és lassabb sebességet igényel, a magas ötvözetminőségek pedig erősebben ellenállnak az áramlásnak. Rajzonként megerősítjük a megvalósíthatóságot. Az Inconel 718 és C276 egyéni profilok lehetségesek, de célzott kampányütemezést és hosszabb átfutási időt igényelnek.
